在高危的化工行業，如果菠萝菠萝蜜在线视频不能及時的發現設備的腐蝕，後果便是（shì）一場場的事故，特別是各種高危介質的載體--儲罐。那麽，儲罐的（de）腐蝕一般發（fā）生在哪些（xiē）部位？應該如何防範呢？

儲罐腐蝕一般在哪些部位？

會出現哪些腐蝕？

儲罐常見腐蝕原因（yīn）

儲罐罐壁的腐蝕

包括外壁（bì）和內壁。

儲罐外壁接觸大氣，儲罐周邊的（de）環境（jìng）一般為石油化工企業，工業（yè）大氣中含有二氧（yǎng）化（huà）硫、硫化氫、二氧化氮等有害氣體，由於（yú）吸附作用、冷（lěng）凝作用或下雨等（děng）原因，空氣中的水汽或雨（yǔ）水（shuǐ）在儲罐外（wài）壁形成水膜，這（zhè）種水中可能溶有酸、堿、鹽類和其他雜質，會起

到電解液的作用，使金屬表麵發生電化學腐蝕（shí）。

因（yīn）電解液層比較薄，所以外壁電化學腐蝕比較（jiào）輕微，而且腐蝕（shí）也比較均勻。但在罐頂凹陷處、焊縫凹陷處、保（bǎo）溫層易進水的地方、抗風圈與罐壁連接處以及其他易積水的地方，會形成較為嚴重的局部腐蝕（shí）。

儲罐內（nèi）壁有兩個重點腐蝕部位（wèi），分別是底部焊縫（féng）向上0-300mm的範圍內的罐壁（bì）以及介質液位波動處（即油氣交界麵附近）。

在介質中雜質的水分長時間沉（chén）積，在灌內形成積水（shuǐ），由於排水管的中心線一般比罐壁高（gāo）約300mm，所（suǒ）以罐底始終有200mm-300mm的水存在，沉積（jī）水（shuǐ）中含大量的氯化物、硫化物、氧、酸類物質（zhì）等，形（xíng）成較強的電解質溶液，產生電化學腐蝕，造（zào）成儲罐內壁根部較嚴重的（de）局部腐蝕。

罐壁液位波動處，由於介質內和介質上部氣象空間中的含氧量不同，可形成（chéng）氧濃差電池而造成腐蝕。還可因（yīn）液位處幹濕狀（zhuàng）況頻繁交替導致沉澱物的積聚而形成垢下腐蝕。在儲罐進（jìn）出料（liào）過程中，液位的變化及攪動作（zuò）用，更加速了這（zhè）兩種腐蝕。

儲罐罐底的腐（fǔ）蝕（shí）

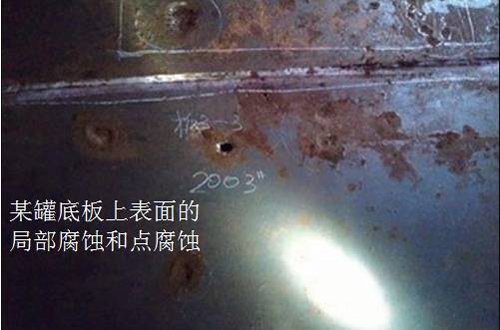

儲罐（guàn）底板（bǎn）的介（jiè）質側（cè）一般腐蝕的會比壁板更加嚴重，有時甚至會（huì）腐蝕（shí）穿孔而出現泄漏（lòu）現象（xiàng）。這些腐蝕主要源於灌內的沉（chén）積水，沉（chén）積水中的（de）硫化（huà）物、氯化（huà）物、氧（yǎng）等物質會與金屬發生反應，造成的電化學腐蝕。

另外，在物料的注入部位，由（yóu）於流體的衝刷，可能形成局（jú）部的（de）衝蝕。立柱在灌（guàn）裝、提取、液流運動等正常狀態下（xià），都可能與底板發生摩擦和振動，這種機械磨損配合縫隙腐蝕，可（kě）導致立柱下底板的腐蝕穿（chuān）孔。

儲罐底板的土壤側的儲罐底板的腐蝕比介質側更（gèng）加（jiā）嚴重。邊緣板是容易受腐蝕的部（bù）位，儲罐基礎如果沒（méi）有有效的防滲水（shuǐ）措施或防滲水材料老化失效，則雨水和水汽容易沿罐底（dǐ）板（bǎn）與罐基（jī）礎的縫隙侵入到（dào）罐底的周（zhōu）邊部位，進行腐蝕。

由於儲罐沉陷（xiàn）的不均勻，底板會高低起伏或有踏（tà）空現象。罐底板與基礎的接（jiē）觸不良會（huì）導致罐底土壤的充氣不均而（ér）形成氧濃差電池（chí），造成罐底板的腐蝕（shí）。

由毛細現象引起的水分侵入和由於水的存在而造成的微生物腐蝕。

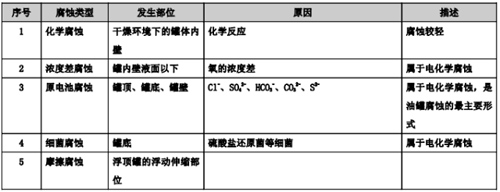

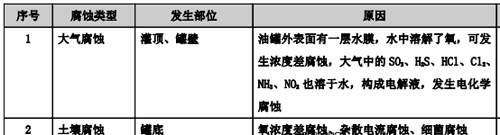

儲罐內、外部腐蝕機理總結

儲罐腐蝕檢測

麵對這些腐蝕，如果不加以防範，後果（guǒ）不堪設想。那麽（me），菠萝菠萝蜜在线视频應該如何去防（fáng）範呢？定期檢查（chá）與實時監測是比較常用的方法。

儲罐（guàn）的宏觀檢查

儲罐的整體腐蝕、重大缺陷（xiàn）一般可通過宏觀檢查和超聲（shēng）波測厚發現。其中宏觀檢測包括：

儲罐（guàn）本體的變形、泄漏、板材的減薄。

連接焊縫的裂紋、氣孔。

浮盤、密（mì）封、升降導（dǎo）向係統的完好性。

防腐層保溫層退化。

呼吸閥、盤梯、抗風圈等附件。

加熱器（qì）、攪拌器等內部（bù）設施。

基礎缺（quē）陷（xiàn）。

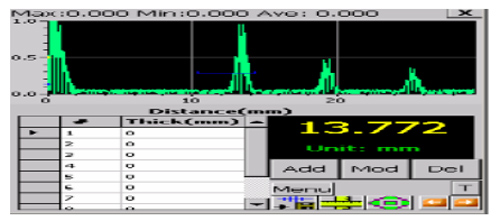

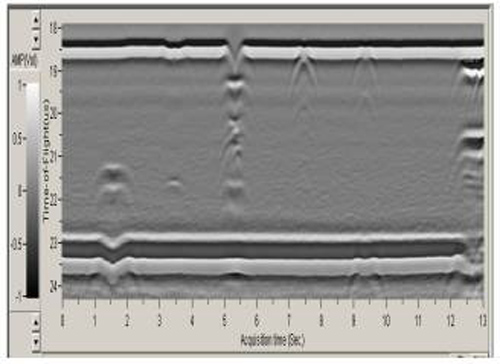

根據超聲波脈衝反射原理（lǐ）來進行厚度測量的，當探（tàn）頭發射的超（chāo）聲波脈衝通過被測物體到達材料分（fèn）界麵時（shí），脈衝被反（fǎn）射回（huí）探頭，通過精確（què）測（cè）量超聲波在材料中傳播的時間來確定被測材料的厚度。

超聲波厚度檢測是罐體整體腐蝕的常用檢測方法，應對壁板和頂板壁厚（hòu）進行測定，可按下列三種情況布點：

按排板（bǎn）的每塊板布點

按每塊（kuài）板的局部腐蝕深度布點

按點蝕布（bù）點

聲發（fā）射又稱（chēng）應力波發射。在外部條件的作用下（xià），固體的缺陷或潛在缺陷改變狀態而自動發出（chū）的彈性波的現象便是聲發射。

聲發射檢（jiǎn）測采用高靈敏（mǐn）度傳感器，在材料或者構件（jiàn）受到（dào）外力的（de）作用，且又遠在（zài）其（qí）達到破損以前，接收這些缺陷與（yǔ）損傷開始出現或擴展時所發出的聲發射信號，通過對這些信（xìn）號（hào）進行分析，處理來（lái）進行檢測、評估材料或者（zhě）構（gòu）件缺（quē）陷、損傷等內部特征。

通過聲發射檢測，能（néng）獲得哪（nǎ）些信息？

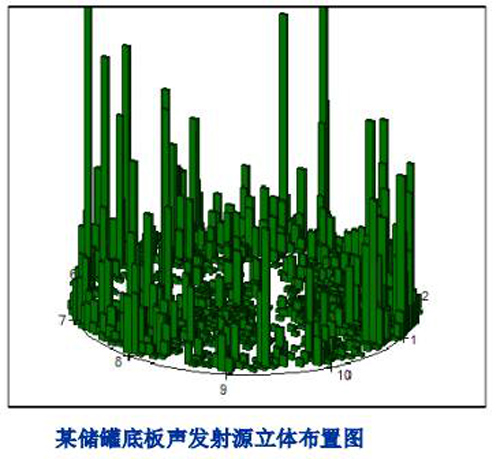

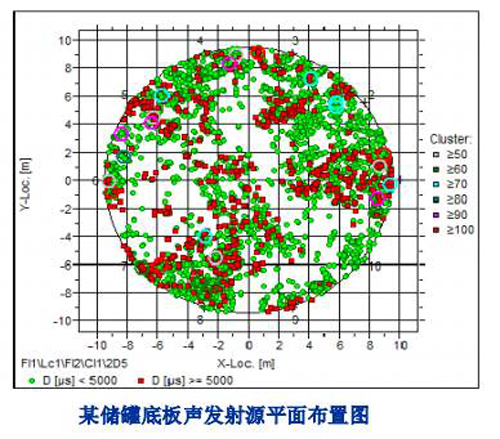

可提供材料何時、何處、嚴重程度信息，進（jìn）行失（shī）效破壞的提前預（yù）報（bào）。

缺陷的動（dòng）態信息，可由（yóu）此來評價（jià）缺陷的（de）實際（jì）危害程度，以及結構的（de）整（zhěng）體性和預期使用壽命（mìng）。

可提供隨載荷、時間、溫（wēn）度等工況的瞬態或連續信息，因此適用於過程監控，以及早（zǎo）期或臨近破壞的預報。

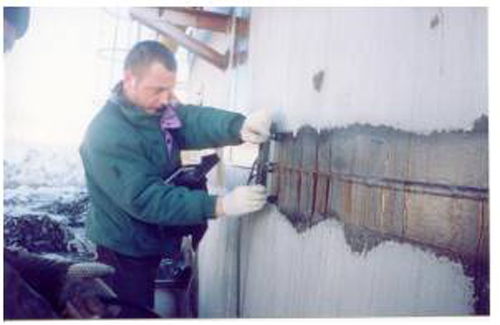

值得注意的是，這種方法（fǎ）檢（jiǎn）測可以保最少拆除（chú）儲罐的保溫層。為安裝探頭隻需在保溫層上開一個小孔，而不需要拆掉保（bǎo）溫層來發現保溫（wēn）層下的容器腐蝕等問題。

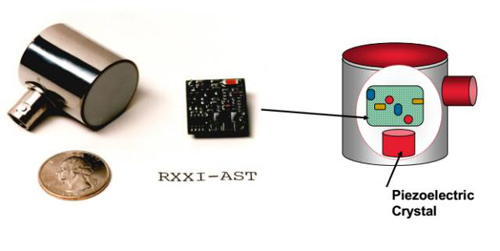

高溫（wēn）現場使用波導杆可永久焊（hàn）在容器表麵，隻需要在保溫層開一個2cm直徑的孔，探頭安裝在保（bǎo）溫層外部。在非常大的低溫鑄罐上的探頭為日常（cháng）檢測永久（jiǔ）地安裝在保溫層下，並將電纜聯接到一個操製（zhì）盤（pán）上。

儲罐的漏磁檢測

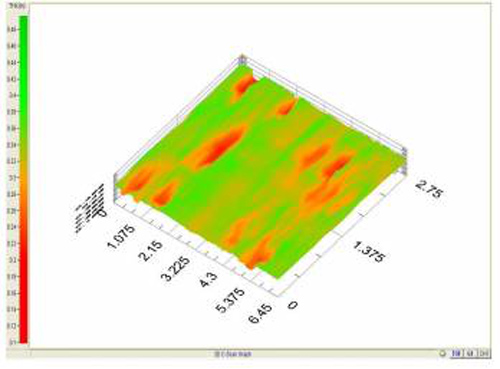

鐵磁（cí）性（xìng）材料在磁化後內部產生很強的磁感應強度，磁力線密度增大幾百倍到幾千（qiān）倍，如果材料中存在不連續（主（zhǔ）要包括（kuò）缺陷造成的不連續性（xìng）和結構、形（xíng）狀、材（cái）質等原因造成的不連續性），磁（cí）力線會發生畸變，部分磁力線就有可能溢出材料表麵，從空間穿過，形成漏磁場，漏磁場的（de）局部磁極能夠吸引鐵磁物質。

儲罐的在（zài）役檢測技術

1、視頻監測技術-泄漏檢測

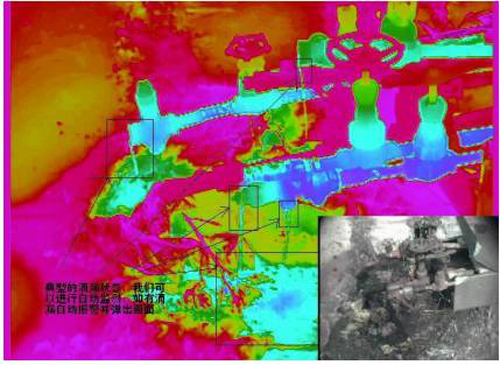

可采用在線熱像儀進行泄露分析檢測，實現實時進行觀測和分析管線法蘭、機泵密封、儲罐等部位的泄露。

2、視頻監測（cè）技術（shù）-保溫層定性監測分析

采用定點熱成像儀進（jìn）行監測，可清（qīng）晰（xī）識別保（bǎo）溫失效程度，提供重點點位（wèi）進行掃描檢測，為辨別保溫層脫落或罐壁腐蝕失效提供預處理定位依據。

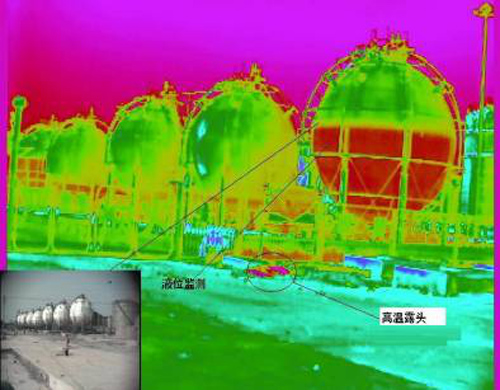

3、視頻監測技術-多罐液位監測

采（cǎi）用定點熱成像儀進行監測，可清（qīng）晰觀察多罐液位。
